Uitbouw in Amersfoort

Sinds het verschijnen van de accesspoints op de toren in Hilversum is er in Amersfoort veel activiteit ontstaan. Enkele leden van PI4AMF waren al erg actief met wifi en het ontsluiten van bedrijventerreinen in Bunschoten-Spakenburg. Koppelen met HAMNET was een logisch vervolg.

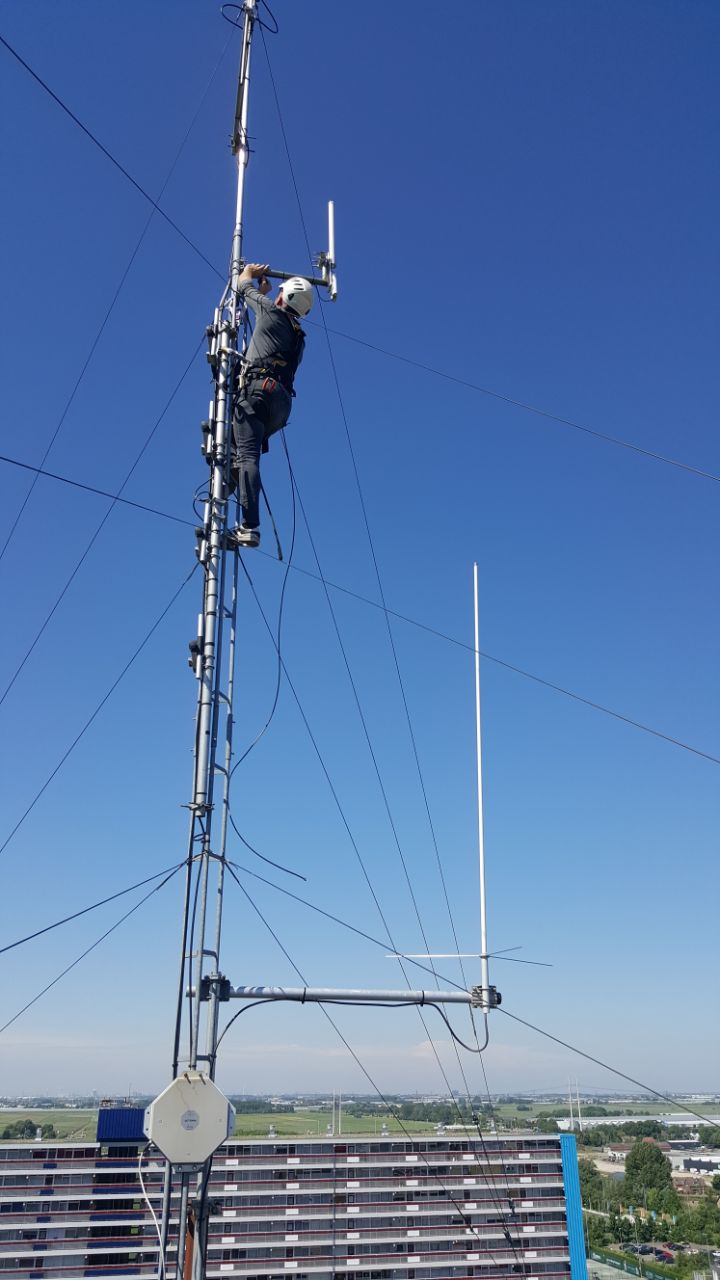

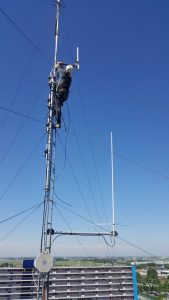

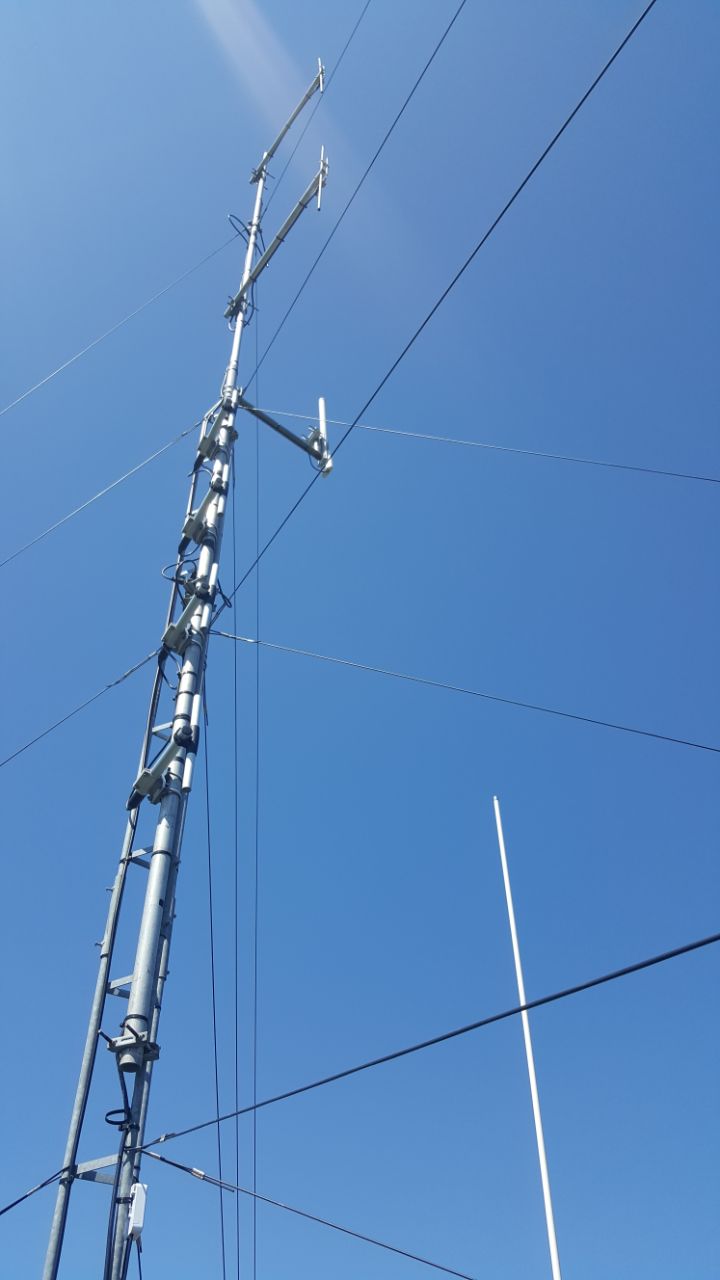

Afgelopen zondag is er een extra accesspoint geplaatst bij het clubstation richting Amersfoort. Aan de andere kant heeft Randy (PH4X) een wokje richting Bunschoten geplaatst, naast de bestaande verbinding richting Hilversum. Vanaf zijn dak, met een hoogte van circa 17 meter HAAT aan de rand van Amersfoort, kijk je over de hele wijk heen. Vanaf daar zal verder gebouwd worden de stad in richting PD0RAF.

Meer info: HAMnet link tussen PI4AMF & PH4X

Snel Starten met HAMNET

Snel Starten met HAMNET is gemaakt door Rolf, PE1PTP
De tekst kan nog worden bijgewerkt en is te bereiken via deze gitlab link!

Benodigdheden:

Adres aanvragen

Op het HAMNET heeft iedereen zijn eigen IP adres(sen). Deze adressen worden handmatig beheerd omdat het hier om publieke internet adressen gaat die starten met het getal “44”. In Nederland gebruiken we de adressen 44.137.x.x. Alle in Nederland uitgedeelde adressen staan in de Nederlandse hosts file. In die file staat ook uitgelegd hoe je zo’n adres aanvraagt.

Een HAMNET access-point vinden

De doelstelling van HAMNET is een autonoom netwerk voor de radioamateur. Dus is het de bedoeling om zoveel mogelijk via radio met HAMNET te verbinden. Daarvoor heb je een access-point bij jou in de buurt nodig.

De locatie van alle HAMNET access-points in Nederland en Duitsland kun je op de kaart van hamnetdb.net vinden. Met een beetje moeite kun je van sommige access points zelfs de dekkingsplot zien:

Dekkings plot

Deze beschrijving gaat er vanuit dat je wilt aansluiten op een van de access-points in de zendmast van Hilversum (natuurlijk omdat dat ook is wat ik deed).

Als je een access point hebt geselecteerd, dan heb je waarschijnlijk nog meer informatie nodig, zoals het wachtwoord (de WPA2 Pre-Shared Key). Als de hamnetdb kaart niet voldoende informatie geeft, neem dan contact op met de HAMNET Initiatiefnemers of vul het contactformulier op hamnet.nl in met je vraag.

Aan de slag met de MikroTik

Alle MikroTik producten gebruiken het RouterOS, en de handleiding daarvoor staat op de MikroTik wiki pagina.

Sluit de MikroTik niet aan op je thuisnetwerk, dat bemoeilijkt de zaak. Behandel de HAMNET “aansluiting” in eerste instantie als een nieuwe, aparte, internetaansluiting.

Sluit een computer aan op de MikroTik. Als beide apparaten zijn opgestart zal je computer een adres hebben gekregen van de MikroTik DHCP server. Open een browser en ga naar de MikroTik configuratie pagina op http://192.168.88.1/.

Als eerste zetten we het ip adres waarmee de MikroTik zich op het HAMNET meldt op het adres wat we hebben aangevraagd. Dit is belangrijk om het netwerkverkeer op HAMNET niet te ontregelen. Klik daarvoor op “Quick Set”.

Vul bij “Wireless Network” aan de rechter kant van het scherm de volgende waarden in:

  • IP Address: het HAMNET adres dat je hebt ontvangen
  • Netmask: 255.255.252.0 (/22)
  • Gateway: 44.137.36.254
  • DNS Servers: 44.137.0.1

In Hilversum en omstreken wordt over het algemeen een 10MHz bandbreedte gebruikt voor HAMNET. Dat betekent dat je met de standaard instellingen van een WiFi router de HAMNET access-points niet zult zien. In de MikroTik verander je die instelling door links in het menu op “Wireless” te klikken, en vervolgens op de regel die begin met “wlan1”. Je ziet dan het volgende scherm:

Vul de volgende waarden in:

  • Mode: station
  • Band: 5GHz-A/N
  • Channel width: 10MHz
  • Wireless protocol: 802.11

Om de MikroTik te voorzien van de juiste landinstellingen, klik je op “Advanced mode” bovenaan het scherm. Vervolgens scroll je naar beneden en kom je de volgende settings tegen:

Zorg ervoor dat de waarden van de aangegeven velden als volgt zijn ingevuld:

  • Frequency Mode: manual-txpower
  • Country: netherlands
  • Antenna Gain: optioneel, selecteer de gain van je antenne

Het invullen van de Antenne Gain zorgt ervoor dat de gebruikersinterface de juiste waarden weergeeft. Als je de antenne gain niet precies weet, kun je ook gewoon 0 invullen.

De overige waarden laten we staan zoals ze stonden.

Richt de MikroTik op het dichtstbijzijnde access-point. In mijn geval was het dichtstbijzijnde access-point 14km verderop, dus een beetje geduld is hier wel noodzakelijk.

Klik weer op het “Wireless” menu, en vervolgens op de knop “Scanner” bovenaan het scherm. In het volgende scherm klik je op “Start”. Na een paar seconden zou het access-point waar je op richt in de lijst moeten verschijnen. Als dat niet het geval is kun je de volgende dingen controleren:

  • Richt je wel op het juiste access-point, in de juiste richting?
  • Komt de bandbreedte wel overeen met het access-point dat je probeert te vinden? De beheerder van het access-point zou bijvoorbeeld ook kunnen hebben gekozen om niet de 10MHz bandbreedte aan te houden.

Klik in de lijst met gevonden access points op het access-point waarmee je wilt connecten. Er verschijnt een overzicht met de details van het access-point. Bovenaan zit een “Connect” knop. Klik daarop.

De “Connect” knop zorgt ervoor dat de wlan1 interface het SSID en de frequentie van het access-point overneemt. Maar er komt nog geen verbinding tot stand. Dat komt doordat we het wachtwoord nog niet hebben ingevuld. Daarvoor moeten we een security profile aanmaken.

Klik op “Wireless” en vervolgens op de tab “Security Profiles” bovenaan de pagina. Er staat een “default” profile, dat laten we voor wat het is. Klik op de “Add new” knop. Je ziet nu het volgende scherm:

Vul de volgende waarden in:

  • Mode: dynamic keys
  • Authentication Types: WPA2 PSK
  • WPA2 Pre-Shared Key: het WiFi wachtwoord dat je hebt ontvangen van de access-point beheerder

Klik op “Ok”.

De laatste stap is het selecteren van deze security profile in de wlan1 interface. Klik op “Wireless” en dan op de “wlan1” regel. Bij “Security Profile” zou je nu het zojuist aangemaakte security profile moeten kunnen kiezen. Doe dat, en klik op “Ok”.

Als het goed is zou de MikroTik nu na een paar seconden automatisch verbinding moeten maken met het geselecteerde draadloze netwerk. Links in het menu is er een optie “Log”. Daarin zou je een regel moeten kunnen terugvinden met de tekst “Established Connection”.

Test de verbinding door een hamnet pagina te openen. Op sys3.pa3pm.ampr.org staan wat interessante links en tips. Deze server is ook te gebruiken om te pingen bij het testen van de verbinding.

Indien de MikroTik geen verbinding maakt met het netwerk, zal dat niet worden vermeld in het log. Het is nog onduidelijk waar/hoe de MikroTik laat weten wat de problemen zijn als er geen verbinding gemaakt kan worden. Als er geen verbinding word gemaakt, loop dan alle instellingen grondig na.

Beter uitrichten

Om de snelheid van de verbinding te optimaliseren, kun je proberen de MikroTik beter uit te richten. Daarvoor is een snelle S-meter wel handig. Die is er niet, maar er is wel een grafiekje dat relatief snel bijgewerkt wordt. Klik op “Quick Set” in het menu. Gebruik het grafiekje op die pagina om de MikroTik (voorzichtig, langzaam) uit te richten.

Help! (MikroTik Factory Reset)

Het kan voorkomen dat bij het wijzigen van netwerk instellingen de MikroTik niet meer reageert of niet meer op het ip adres luistert dat je verwacht. In die situatie is het misschien het verstandigst om de MikroTik terug te brengen naar de fabrieksinstellingen. Dat kan als volgt:

  1. Maak de Mikrotik spanningsloos.
  2. Houdt de reset knop ingedrukt
  3. Met de reset knop nog ingedrukt, sluit de spanning weer aan.
  4. Zodra het “USR” lampje begint te knipperen, laat je de reset knop los.
  5. Wacht een minuutje totdat de MikroTik zijn settings heeft teruggezet en is herstart.
  6. Open een webbrowser op http://192.168.88.1/ om te zien of het is gelukt.

Accesspoints in Drachten actief

Afgelopen weekend zijn er in Drachten ook weer diverse werkzaamheden uitgevoerd. De 4 geplande accesspoints met de richtingen Noord, Oost, Zuid en West zijn geplaatst en aangezet. Ook is onze DMR repeater PI1DRA aangesloten op Hamnet. Er is ook een link gemaakt naar onze lagere repeaterlokatie waar onze DStar repeater actief is. Deze zal later ook aangesloten worden op Hamnet. We zijn benieuwd welke amateur de 1e verbinding gaat maken met een van de accesspoints.

PD0SDO, PA4DEN en PA3BIC

Accesspoint Gerbrandy- toren weer aangezet

Afgelopen weekend zijn er door de Scoop crew diverse werkzaam- heden uitgevoerd in de Gerbrandytoren. Daarbij is ook het eerste HAMNET accesspoint weer aangezet. Deze bestrijkt de sector Noord-Oost. De andere sectoren zullen volgen. Er moet nog even naar een (POE) switch gezocht worden. Op de website van de Hobbyscoop is alles te lezen over de verschillende werkzaamheden.

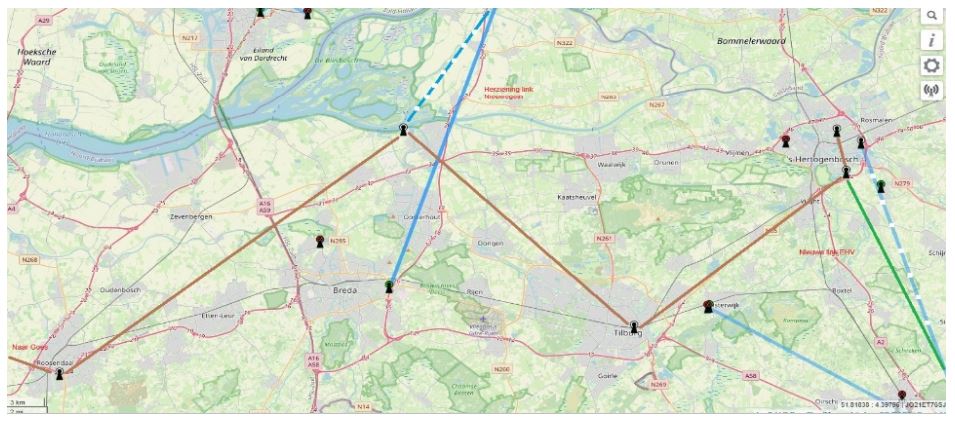

Nu de systemen in de Gerbrandytoren weer opgebouwd worden kan gekeken worden hoe een link gemaakt wordt met HAMNET in de regio Eindhoven-Den Bosch. Te denken valt aan grotere schotels om een link over deze afstand te bouwen. In totaal gaat het om ongeveer 40 kilometer waarbij, theoretisch, een Line of Sight aanwezig is.

profile-0904

Wordt vervolgt.

Nieuw accesspoint Eindhoven

In Eindhoven is een nieuw accesspoint geplaatst op de V-tower bij Eindhoven Airport op 75 graden en met SSiD – HAMNET_EAST.

Deze staat richting Oost en biedt dekking in delen van de stad, met name het noorden (Woensel).

Het betreft een nanostation M5 die door Ad, PE1DGW is bruikleen is gesteld en staat opgesteld op ongeveer 50 meter boven de grond.

ehv-east

Bij de plaatsing zijn een paar foto’s gemaakt, hierbij de mooiste;

websdr_binnenunit

img-20161125-wa0016

Als leuke toevoeging is te vermelden dat er nu ook een WebSDR actief is op dezelfde lokatie.  Ga maar eens naar 44.137.27.244
( ofwel http://websdr.pi2ehv.ampr.org) en zie daar de ‘on-air’ verbindingen voorbij komen op de WebSDR

Eerste client in Hilversum actief

Binnen enkele uren na het aanzetten van de HAMNET-accesspoints in Hilversum was de eerste client verbonden. Deze eer komt toe aan clubstation PI4AMF waar Rafael (PD0RAF), Rudy (PD0ZRY) en Klaas (PD0ZX) de dag ervoor al het dak op gegaan zijn om een schotel in de richting van de Alticom toren te plaatsen. Er is gebruik gemaakt van de relaties nieuwe Mikrotik Light Head Grid.

De verbinding loopt over een afstand van circa 15 kilometer en er is een (zeer goede) Line of Sight beschikbaar tussen beide locaties. De signaalsterkte ligt op -70 dBm, goed voor een stabiele en snelle dataverbinding.


 Meer informatie is te vinden op de website van PI4AMF.

Accesspoints in Hilversum actief

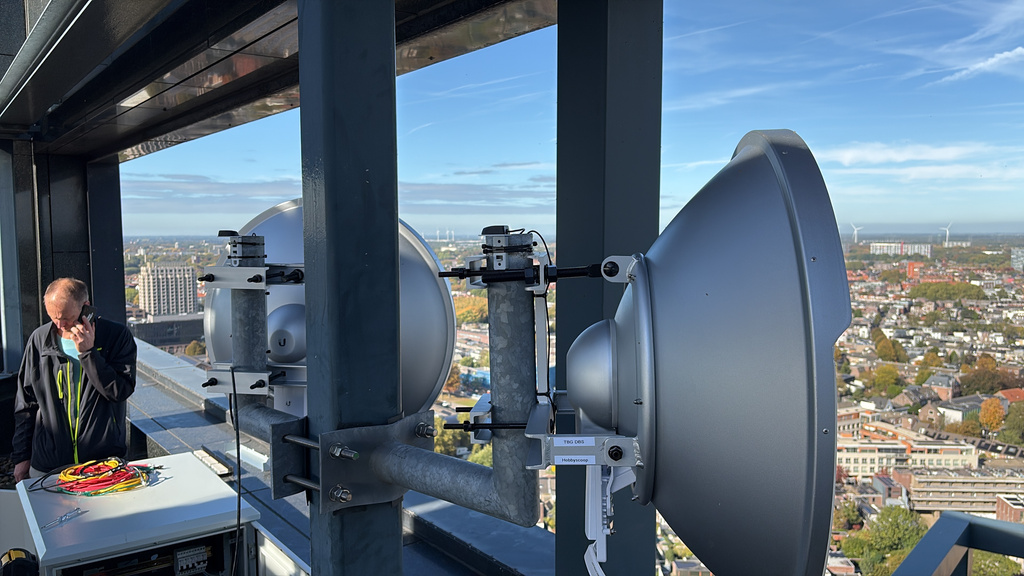

Afgelopen weekend zijn er drie HAMNET accesspoints in Hilversum opgehangen. Deze zullen de komende dagen geconfigureerd en getest worden waarna deze beschikbaar komen voor gebruikers.  De opstelling bestaat uit 3  Ubiquiti accesspoints met een 18 dBi panel- antenne in de richtingen Noord (Almere), Oost (Amersfoort) en Zuid (Hilversum). Er wordt gebruik gemaakt van zowel horizontale alsook verticale polarisatie.

De accesspoints hangen in de Alticom toren op circa 120 meter hoogte en zijn inmiddels ingetekend op de kaart. De accesspoints zijn gesponsord door Heutink ICT uit Hengelo en zijn in beheer bij Stichting Scoop Hobbyfonds.

HAMNET_Hilversum

Om een verbinding te maken vanuit het rode gebied is een rondstralende antenne voldoende. In het gele gebied kan gewerkt worden met een kleine Mikrotik router met ingebouwde patch antenne. In de groene gebieden is een grotere schotel noodzakelijk met een diameter van tenminste 30 centimeter. Omdat de access-points op de 5,7 GHz band werken is in alle gevallen een zichtverbinding noodzakelijk.

Interlink EHV en SHB actief

Op vrijdag 24 juni zijn de HAMNET werkgroepen in ‘s-Hertogenbosch en Eindhoven er in geslaagd om onderling een link tot stand te brengen. Daarmee is een belangrijke HAMNET verbinding in het zuiden van Nederland succesvol tot stand gebracht.

Meer (technische) informatie volgt nog !

Volg de ontwikkelingen…
