Het ‘verkeerde’ accesspoint…

Vorige week heb ik de firmware van mijn Ubiquiti Powerbeam M5-400 geupgrade. Helaas was ik vergeten dat mijn Ubiquiti Toughswitch elke 15 seconden een ping doet op de gateway en bij drie mislukte pogingen een POE reset uitvoert. Dat is, kort gezegd, niet handig midden in een firmware upgrade. Een leermoment… ūüôā

Ik heb de schotel van het dak gehaald en de Ubi weer tot leven kunnen wekken. Afgelopen zaterdag is dat helaas niet gelukt door werkzaamheden in de Gerbrandytoren, niet geheel toevallig ook gerelateerd aan HAMNET. Vanavond vond ik tijd om terug het dak op te gaan. Toen ik de schotel uitgericht had op de toren in Hilversum en mijn laptop een scan liet doen, had ik een WTF-moment.

Naast het accesspoint in Hilversum was ook het Accesspoint ‘IJsselstein Noord-Oost’ zichtbaar. Op de zijkant. Nu zit ik niet laag met de antennes, op een hoogte van zegge 18 meter HAAT, maar door de Amersfoortse Berg die de stad aan de zuidkant heeft en 50 meter hoogte bereikt had ik dit niet verwacht. Al heb ik een ontzettend goed uitzicht rondom op mijn hoge dak.

Terug het dak op besluit ik de stoute schoenen aan te trekken en de schotel maar te verdraaien in de richting waar IJsselstein ongeveer zou moeten liggen. Een nieuwe scan laat alle 4 de accesspoints zien. Het signaal van het accesspoint ‘Noord Oost’ is harder dan het signaal van het accesspoint in HIlversum. Saillant detail: ik kan de toren in Hilversum vanaf mijn dak goed zien. De bijna 31 kilometer verder gelegen Gerbrandytoren absoluut niet.

Op de HAMNET chat¬†spreek ik Rob (PE1CHL) aan. Hij verstrekt de WPA-key en wijst een IP-adres aan. Intussen logt Rob in op het accesspoint om te kijken hoe ik ontvangen wordt. Een Whopping -72 dBm aan signaal. Andersom doet de Gerbrandytoren hier -75 dB horizontaal en -74 dBm verticaal. Samen goed voor -72 dBm. Omdat het donker wordt besluit ik het dak te verlaten. Mogelijk vallen er nog enkele dB’s winst te behalen met het beter uitrichten.

Uitbouw in Amersfoort

Sinds het verschijnen van de accesspoints op de toren in Hilversum is er in Amersfoort veel activiteit ontstaan. Enkele leden van PI4AMF waren al erg actief met wifi en het ontsluiten van bedrijventerreinen in Bunschoten-Spakenburg. Koppelen met HAMNET was een logisch vervolg.

Afgelopen zondag is er een extra accesspoint geplaatst bij het clubstation richting Amersfoort. Aan de andere kant heeft Randy (PH4X) een wokje richting Bunschoten geplaatst, naast de bestaande verbinding richting Hilversum. Vanaf zijn dak, met een hoogte van circa 17 meter HAAT aan de rand van Amersfoort, kijk je over de hele wijk heen. Vanaf daar zal verder gebouwd worden de stad in richting PD0RAF.

Meer info: HAMnet link tussen PI4AMF & PH4X

Accesspoint Gerbrandy- toren weer aangezet

Afgelopen weekend zijn er door de Scoop crew diverse werkzaam- heden uitgevoerd in de Gerbrandytoren. Daarbij is ook het eerste HAMNET accesspoint weer aangezet. Deze bestrijkt de sector Noord-Oost. De andere sectoren zullen volgen. Er moet nog even naar een (POE) switch gezocht worden. Op de website van de Hobbyscoop is alles te lezen over de verschillende werkzaamheden.

Nu de systemen in de Gerbrandytoren weer opgebouwd worden kan gekeken worden hoe een link gemaakt wordt met HAMNET in de regio Eindhoven-Den Bosch. Te denken valt aan grotere schotels om een link over deze afstand te bouwen. In totaal gaat het om ongeveer 40 kilometer waarbij, theoretisch, een Line of Sight aanwezig is.

profile-0904

Wordt vervolgt.

Eerste client in Hilversum actief

Binnen enkele uren na het aanzetten van de HAMNET-accesspoints in Hilversum was de eerste client verbonden. Deze eer komt toe aan clubstation PI4AMF waar Rafael (PD0RAF), Rudy (PD0ZRY) en Klaas (PD0ZX) de dag ervoor al het dak op gegaan zijn om een schotel in de richting van de Alticom toren te plaatsen. Er is gebruik gemaakt van de relaties nieuwe Mikrotik Light Head Grid.

De verbinding loopt over een afstand van circa 15 kilometer en er is een (zeer goede) Line of Sight beschikbaar tussen beide locaties. De signaalsterkte ligt op -70 dBm, goed voor een stabiele en snelle dataverbinding.


 Meer informatie is te vinden op de website van PI4AMF.

Accesspoints in Hilversum actief

Afgelopen weekend zijn er drie HAMNET accesspoints in Hilversum opgehangen. Deze zullen de komende dagen geconfigureerd en getest worden waarna deze beschikbaar komen voor gebruikers.  De opstelling bestaat uit 3  Ubiquiti accesspoints met een 18 dBi panel- antenne in de richtingen Noord (Almere), Oost (Amersfoort) en Zuid (Hilversum). Er wordt gebruik gemaakt van zowel horizontale alsook verticale polarisatie.

De accesspoints hangen in de Alticom toren op circa 120 meter hoogte en zijn inmiddels ingetekend op de kaart. De accesspoints zijn gesponsord door Heutink ICT uit Hengelo en zijn in beheer bij Stichting Scoop Hobbyfonds.

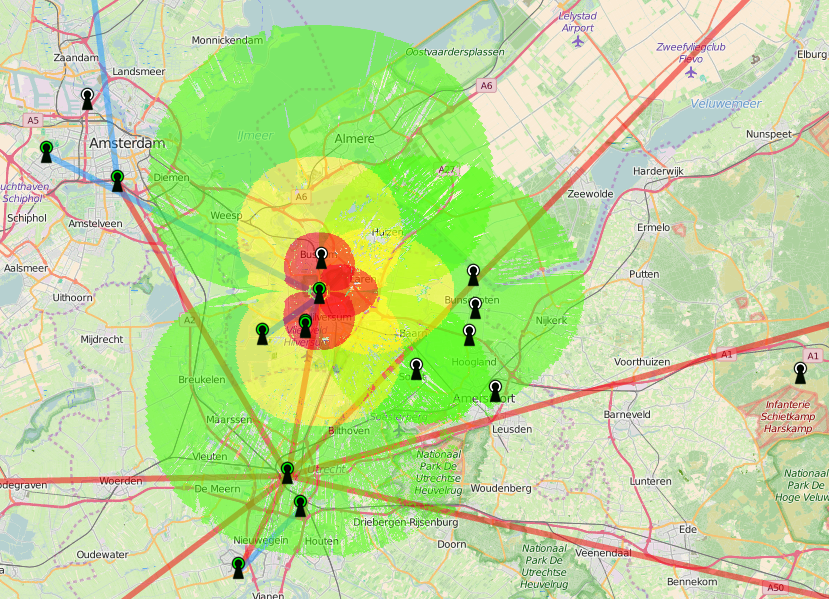

HAMNET_Hilversum

Om een verbinding te maken vanuit het rode gebied is een rondstralende antenne voldoende. In het gele gebied kan gewerkt worden met een kleine Mikrotik router met ingebouwde patch antenne. In de groene gebieden is een grotere schotel noodzakelijk met een diameter van tenminste 30 centimeter. Omdat de access-points op de 5,7 GHz band werken is in alle gevallen een zichtverbinding noodzakelijk.

Hamnet op Ameland

Jan (PD0SDO) en Dennis (PA4DEN) hebben vanuit Drachten in Friesland een link richting Ameland geplaatst, waar Andre (PD0DHN) en Frank (PA3BIC) het omgekeerde gedaan hebben in Nes bij PI4AM. Vanuit Nes is een verbinding actief richting Hollum.

Ook is er een accesspoint geplaatst in Hollum op een hoogte van circa 18 meter. In Nes staat er een op circa 30 meter. Gebruikers op Ameland kunnen hier binnenkort een verbinding maken.

Inmiddels is de kaart bijgewerkt met deze nieuwe verbindingen.

De P2P links in Ned naar Hollum en Drachten alsook de antenne voor het accesspoint.
De P2P links in Ned naar Hollum en Drachten alsook de antenne voor het accesspoint.

HAMNET in Amsterdam

Gisteren is een HAMNET accesspoint geplaatst in Amsterdam. Er wordt gebruik gemaakt van zowel Horizontale als verticale polarisatie. Het opstelpunt is in Osdorp en de hoofdstraalrichting Zuid-Oost. Sector PI1AMS

De gebruikte antenne heeft een openingshoek van 90 graden. Meer informatie is op te vragen bij Peter (PA3PM).

PI1RYS

HAMNET in Friesland

In Friesland zijn de eerste HAMNET-verbindingen gebouwd door Jan (PD0SDO) en Dennis (PA4DEN). Directe aanleiding hiertoe waren enkele nieuwe opstelpunten voor repeaters waar geen internet aanwezig was.

PI1DRA_hamnet_Heerenveen(2)

Een eerste link loopt inmiddels van Heerenveen naar Drachten. Een tweede link tussen Heerenveen en de Lichtmis bij Zwolle is in voorbereiding. De beheerders hopen dat deze link snel live gezet kan worden, maar gezien de afstand en beperkte hoogte wordt dat spannend.

De opstelpunten zijn inmiddels toegevoegd op de kaart.
